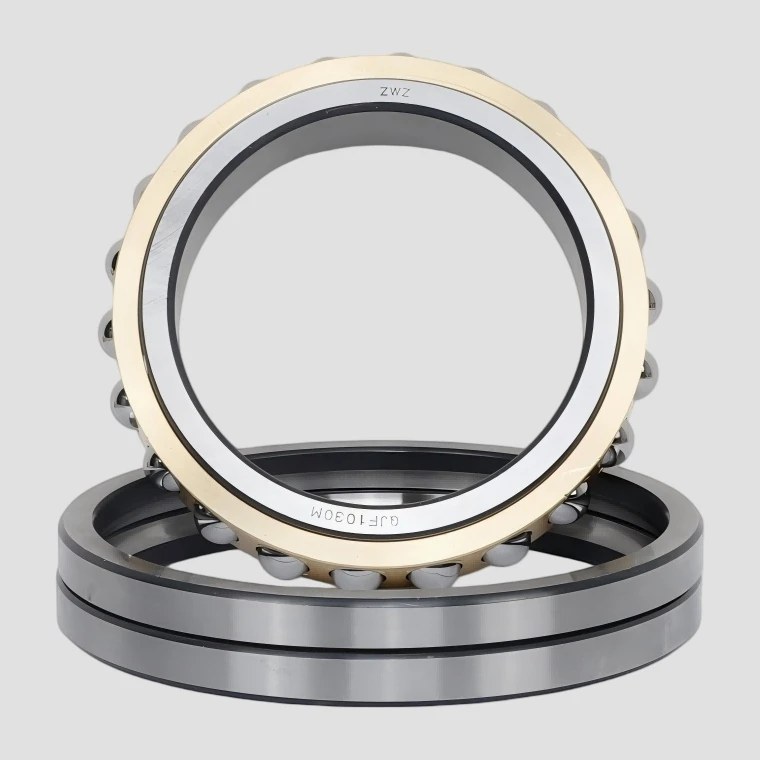

Som en leverantör som specialiserat sig på fyrpunktskontaktkullager är jag glad över att kunna dela med mig av den detaljerade tillverkningsprocessen för dessa viktiga komponenter. Fyrpunktskontaktkullager spelar en avgörande roll i olika industriella applikationer, från fordon till flyg, på grund av deras unika förmåga att ta emot både radiella och axiella belastningar i båda riktningarna.
Råvaruval
Det första steget i tillverkningsprocessen är noggrant urval av råvaror. Kvaliteten på råvarorna påverkar direkt prestandan och hållbarheten hos den slutliga lagerprodukten. För fyrpunktskontaktkullager används vanligtvis högkvalitativt lagerstål. Denna typ av stål har vanligtvis utmärkt hårdhet, seghet och slitstyrka.
Vi köper våra råvaror från välrenommerade leverantörer som följer strikta kvalitetskontrollstandarder. Stålet måste uppfylla specifika kemiska sammansättningskrav, inklusive rätt balans mellan kol, krom och andra legeringselement. Dessa element bidrar till lagrets styrka och korrosionsbeständighet. Till exempel hjälper krom till att bilda ett passivt oxidskikt på stålets yta, vilket skyddar det från rost och korrosion.
Smältning och gjutning
När råvarorna väl har valts smälts de i en högtemperaturugn. Smältprocessen säkerställer att de olika elementen i stålet är jämnt fördelade, vilket skapar ett homogent material. Det smälta stålet gjuts sedan till halvfärdiga former, såsom ämnen eller stänger.
Under gjutning är det viktigt att kontrollera kylningshastigheten för att förhindra bildandet av inre defekter, såsom sprickor eller porositet. Specialiserade gjuttekniker används för att säkerställa att gjutgodset har önskad densitet och struktur. Efter gjutning utsätts halvfabrikatet för en rad värmebehandlingar för att förbättra deras mekaniska egenskaper.
Smide
Smide är ett kritiskt steg i tillverkningen av fyrpunktskontaktkullager. Det innebär att forma de halvfärdiga gjutgodset till den ungefärliga formen av lagerkomponenterna genom applicering av högt tryck. Smide hjälper till att förfina stålets kornstruktur, vilket ökar dess styrka och seghet.
Det finns olika smidesmetoder, såsom öppen - formsmidning och stängd - formsmidning. Vid öppen formsmidning placeras arbetsstycket mellan två plana formar och deformeras genom upprepade slag. Stängd - formsmidning, å andra sidan, använder en uppsättning exakt formade formar för att forma arbetsstycket till önskad form. För fyrpunktskontaktkullager föredras ofta sluten formsmidning eftersom det möjliggör en mer exakt kontroll av delens dimensioner.
Maskinbearbetning
Efter smide genomgår lagerkomponenterna en serie bearbetningsoperationer för att uppnå den slutliga önskade formen och dimensionerna. Bearbetning inkluderar processer som svarvning, fräsning, slipning och borrning.
Svarvning används för att skapa cylindriska ytor på lagerringarna. En svarv används för att rotera arbetsstycket medan ett skärverktyg tar bort material för att uppnå önskad diameter och ytfinish. Fräsning används för att skapa komplexa former och funktioner på lagerkomponenterna, såsom löpbanorna och monteringshålen.
Slipning är en avgörande bearbetningsprocess för fyrpunktskontaktkullager. Den används för att uppnå den höga precision och ytfinish som krävs för lagerbanorna. Banorna måste ha en mycket slät yta för att minimera friktionen och säkerställa en effektiv rotation av kulorna. Diamantslipskivor används ofta i denna process för att uppnå den nödvändiga noggrannheten.
Borrning används för att skapa hål för oljesmörjning och montering. Hålen måste borras med hög precision för att säkerställa korrekt inriktning och funktionalitet hos lagret.
Värmebehandling
Värmebehandling är ett annat viktigt steg i tillverkningsprocessen av fyrpunktskontaktkullager. Det används för att förbättra hårdheten, styrkan och slitstyrkan hos lagerkomponenterna. De vanligaste värmebehandlingsprocesserna för lagerstål inkluderar härdning och härdning.
Släckning innebär att värma upp lagerkomponenterna till en hög temperatur och sedan snabbt kyla dem i ett kylmedel, såsom olja eller vatten. Denna snabba kylning gör att stålet omvandlas till en hård martensitisk struktur. Men släckning gör också stålet sprött, så härdning är nödvändig.
Temperering är en process för att värma de kylda komponenterna till en lägre temperatur och hålla dem vid den temperaturen under en viss tidsperiod. Detta hjälper till att lindra de inre spänningarna i stålet och förbättra dess seghet samtidigt som dess hårdhet bibehålls.
Tillverkning av bollar
Kulorna som används i fyrpunktskontaktkullager är också tillverkade med hög precision. Tillverkningsprocessen för bollar börjar med tillverkning av runda stålämnen. Dessa ämnen slipas sedan och poleras för att uppnå önskad sfärisk form och ytfinish.
Kulorna måste ha en mycket hög grad av rundhet och jämnhet för att säkerställa korrekt kontakt med lagerbanorna och för att minimera friktionen. Specialiserade slip- och lappmaskiner används för att uppnå önskad kuldiameter och ytkvalitet. Materialet som används till kulorna är också noga utvalt för att matcha lagerringarnas egenskaper.
Montering
När alla enskilda komponenter, inklusive lagerringar och kulor, är tillverkade är de redo för montering. Monteringsprocessen måste utföras i en ren miljö för att förhindra inträngning av föroreningar.
Lagerringarna inspekteras först för eventuella defekter eller dimensionsfel. Kulorna sätts sedan försiktigt in i löpbanorna på de inre och yttre ringen. Ett lämpligt smörjmedel appliceras för att minska friktion och slitage under drift. Lagret tätas sedan för att förhindra läckage av smörjmedel och inträngning av smuts och fukt.
Kvalitetskontroll
Under hela tillverkningsprocessen genomförs strikta kvalitetskontrollåtgärder. Kvalitetskontrollen börjar med inspektionen av råvarorna och fortsätter i varje steg av produktionen, inklusive smide, bearbetning, värmebehandling, kultillverkning och montering.
Icke-destruktiva testmetoder, såsom magnetisk partikelinspektion och ultraljudstestning, används för att upptäcka inre defekter i lagerkomponenterna. Dimensionell inspektion utförs med hjälp av precisionsmätinstrument för att säkerställa att komponenterna uppfyller de erforderliga specifikationerna. Prestandatestning, inklusive lasttestning och rotationstestning, utförs också på de monterade lagren för att säkerställa att de fungerar korrekt.
Slutsats
Sammanfattningsvis är tillverkningsprocessen av fyrpunktskontaktkullager en komplex och mycket exakt operation som involverar flera steg, från val av råmaterial till slutmontering och kvalitetskontroll. Varje steg är avgörande för att säkerställa hög prestanda och tillförlitlighet hos dessa lager.
Om du är på marknaden för hög - kvalitetFyrpunktskontaktkullager,Matchade vinkelkontaktkullagerellerEnkelradiga vinkelkontaktlager, vi är här för att förse dig med de bästa produkterna och tjänsterna. Våra lager är tillverkade enligt högsta standard och är lämpliga för ett brett spektrum av applikationer. Kontakta oss idag för att diskutera dina specifika krav och starta en upphandlingsförhandling.
